ZDMS0.8/**S-HS(**/BU)

BU型自动消防水炮机械总成.pdf

产品概述

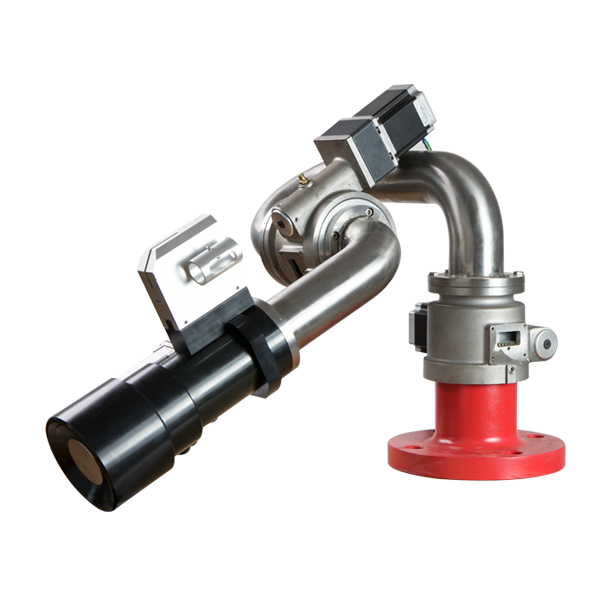

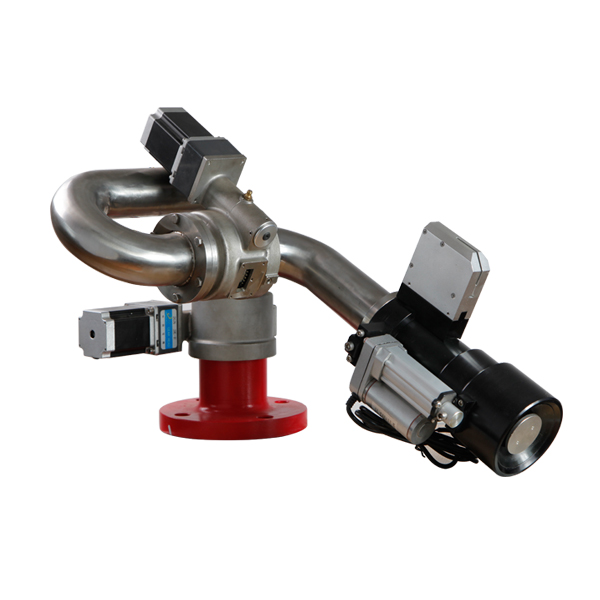

BU系列20L/30L消防水炮机械总成，以不锈钢304材质的精密铸件及卫生级弯管为水炮机械总成主体，满足20L/50m、30L/50m自动跟踪定位射流灭火装置的机械主体使用，弯管表面镜面抛光，适用于有一定腐蚀性的场所使用，选用蜗轮蜗杆结构的传动形式，搭载混合式步进电机+2GN3K精密减速机，满足传动扭矩及精准控制需求，炮头配有电动直线推杆，自由转换柱状雾状喷射作业，产品满足国标GB25204-2010中定义的产品性能要求。

供水系统

主要由水源、消防水泵、高位水箱或气压稳压装置、水泵接合器和管路组成，其目的在于能给装置提供快速的、充足的水源。洒水炮

执行系统

由灭火装置、电源装置、火灾自动报警装置等中间执行装置组成，即当发生火情时，执行灭火及报警动作的相关组件。

控制系统

由联动控制柜及区域控制箱、系统电源控制器、计算机火灾（视频）监控系统组成。其目的在于对供水系统和执行系统进行控制，可灵活的实现手动、自动以及现场、消防中心的各种操作。有效完成从发现火灾直至扑灭火灾等一系列动作。并能使自动跟踪定位射流灭火系统通过输入模块和输入输出模块直接与火灾自动报警中心连接，保证火灾报警系统的整体性。
